日處理500噸原礦，這個規模在砂錫礦行業里算中型偏上。說大不大，說小不小。建固定式選廠，投資大、周期長，礦體采完了設備帶不走。用單臺移動式設備，處理量又不夠，需要多臺并聯。怎么配置最劃算？今天把日處理500噸砂錫礦移動式選礦生產線的設計方案、設備配置、投資預算、運行成本從頭到尾講清楚。

500噸級的規模意味著什么

先算一筆賬。日處理500噸原礦，按年生產200天算，年處理量10萬噸。原礦品位按0.2%到0.25%計算，回收率按75%到80%估算，年產錫精礦含錫量大約在30到50噸之間。按錫價18萬一噸算，年產值540萬到900萬。

這個規模不大不小，有幾個特點。處理量有要求，單臺移動式設備不夠用，需要多臺組合或者上中型設備。礦體開采周期一般在兩到三年，建固定式選廠有點虧。投資預算有限，幾百萬的固定式方案壓力大，一百來萬的移動式方案更合適。

這些特點決定了500噸級的最佳方案是模塊化移動式生產線。不是一臺設備打天下，而是把洗礦、重選、脫水分成幾個模塊，每個模塊設計成可移動的，到了現場組合起來用。處理量夠，投資不大，還能搬走。

整線配置方案

日處理500噸原礦，按每天運行20小時計算，小時處理量需要25噸?？紤]到設備實際運行效率，選型按30到35噸每小時來配比較穩妥。

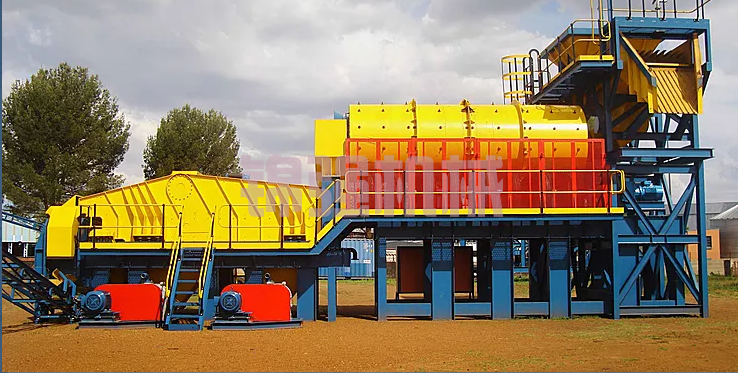

洗礦模塊是生產線的前端。原礦含泥量按15%到25%設計，選用一臺直徑2米、長度9米的圓筒洗礦機。筒體前段帶高壓噴水擦洗，后段篩分，篩孔10到12毫米。處理量每小時35到45噸，篩上粗粒廢石排掉，篩下礦漿進入礦漿池。配套振動給料機和皮帶輸送機，給料斗容積8到10立方米。整套洗礦模塊安裝在重型拖車底盤上，長12米、寬2.5米、高3.5米，總重約14噸。

如果原礦含泥量超過25%，需要換成槽式擦洗機加圓筒洗礦機的組合。槽式擦洗機用雙軸或者三軸，擦洗后再進圓筒洗礦機沖洗篩分。這個配置的處理量會降到每小時25到30噸，但洗礦效果更好。

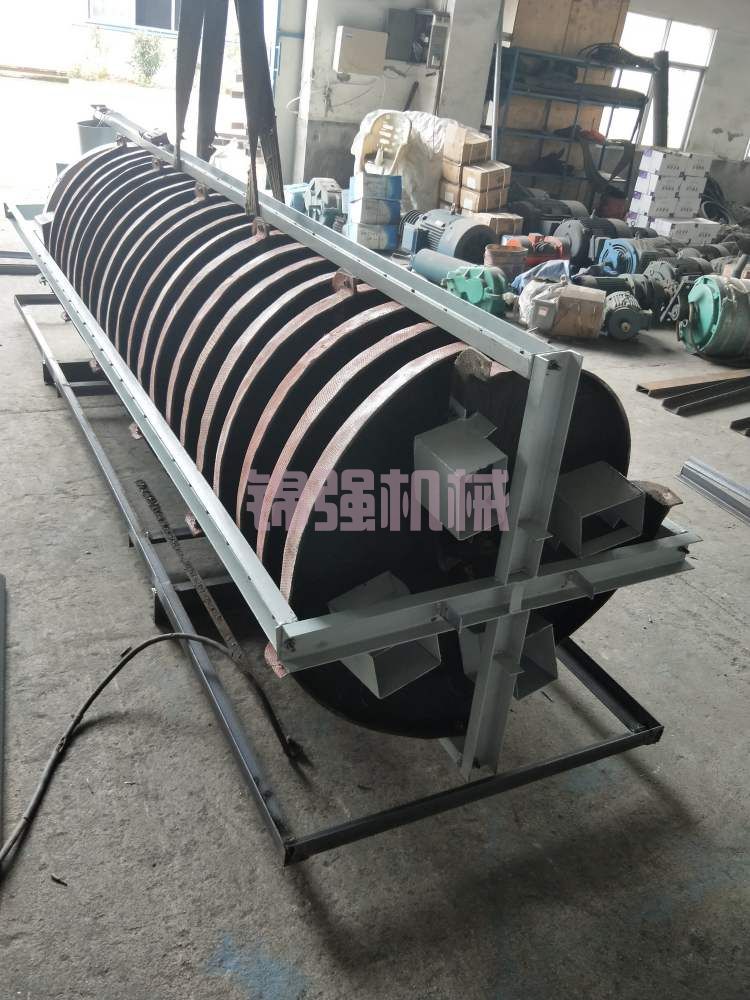

重選模塊是生產線的核心。500噸級處理量，重選設備需要并聯運行。方案是采用螺旋溜槽組加搖床的組合。螺旋溜槽用16到20臺，直徑1.2米，每臺處理量每小時2到3噸。把它們疊成4到5層，每層4臺，占地面積不大。螺旋溜槽組做粗選，產出粗精礦和尾礦。粗精礦進入搖床精選，配置6到8臺搖床，床面面積7.5平方米，每臺處理量每小時0.8到1.2噸。

螺旋溜槽組的尾礦直接排入尾礦池，中礦返回再選。搖床產出的精礦進入精礦池，中礦返回螺旋溜槽或者單獨處理，尾礦排入尾礦池。整套重選模塊可以分成兩個子模塊，一個裝螺旋溜槽組，一個裝搖床組，方便運輸和現場布置。

脫水模塊負責精礦脫水和尾礦處理。精礦脫水用一臺1.2米寬、3米長的直線脫水篩，篩縫0.3到0.5毫米。精礦漿從搖床精礦池用渣漿泵送到脫水篩，脫水后精礦含水12%到15%，直接裝袋。篩下水返回重選模塊的水箱。

尾礦處理用旋流器加脫水篩的組合。尾礦漿先進入一組4到6臺直徑150到200毫米的旋流器，底流進一臺1.5米寬的脫水篩脫水后干排，溢流進入沉淀池。沉淀池的上清液回用，底泥定期清理。如果環保要求高，可以在沉淀池后面再加一臺板框壓濾機處理細泥。

設備清單和投資預算

一套完整的日處理500噸移動式選礦生產線，主要設備如下。

洗礦模塊。圓筒洗礦機直徑2米長9米一臺，振動給料機一臺，皮帶輸送機兩臺，渣漿泵兩臺，控制柜一套。投資約25到35萬。如果用槽式擦洗機加圓筒的組合，投資增加到40到50萬。

重選模塊。螺旋溜槽16到20臺，帶支架和分礦箱，投資8到12萬。搖床6到8臺，帶傳動機構和床面，投資12到18萬。攪拌桶兩個，渣漿泵3到4臺，管道和閥門一批，投資3到5萬?？刂乒駜商祝顿Y2萬。重選模塊合計25到37萬。

脫水模塊。精礦脫水篩一臺，投資3到5萬。尾礦旋流器組一組，投資2到3萬。尾礦脫水篩一臺，投資4到6萬。渣漿泵3到4臺，投資2到3萬。管道和閥門一批，投資1到2萬。沉淀池和清水池現場制作，材料費約3到5萬。脫水模塊合計15到24萬。

輔助設備。移動式柴油發電機組200到250千瓦一臺，投資8到12萬。水泵和供水管道一套，投資2到3萬。電纜和配電箱一批，投資2到3萬。工具箱和備件一批，投資2萬。輔助設備合計14到20萬。

整條生產線設備總投資，按標準配置算約80到110萬，按強力配置算約110到140萬。這個價格不含挖掘機、裝載機、運輸車輛，那些另算。

場地布置和安裝

移動式生產線的場地要求不高。一塊平整的硬地就行，面積需要1000到1500平方米。地面要壓實，最好鋪一層碎石或者鋼渣，防止雨季陷車。

洗礦模塊放在最高處，利用地勢讓礦漿自流。圓筒洗礦機的出料端要比礦漿池高1到1.5米。洗礦模塊周圍要留出裝載機倒料的通道，料斗前方留10米以上的回轉空間。

重選模塊放在洗礦模塊下方。礦漿池的位置要高于螺旋溜槽組的給料口，用渣漿泵把礦漿打到高位攪拌桶，攪拌桶底部出料自流到各臺螺旋溜槽。搖床組放在螺旋溜槽組的下方，粗精礦自流到搖床給料槽。

脫水模塊放在最低處。精礦池和尾礦池靠近重選模塊，脫水篩和旋流器組圍繞池子布置。沉淀池放在場地邊緣，容積按兩天的尾礦處理量設計，大約300到500立方米。

安裝過程很簡單。模塊運到現場后，用裝載機或者吊車把每個模塊拖到預定位置。調平支腿，接上管道和電纜，加水試車。從設備進場到試生產，熟練的工人兩天就能搞定。

運行成本和經濟效益

算一下運行成本。電費是大頭，整線總功率約180到220千瓦，按200千瓦計算，每小時耗電200度，工業電價0.8元每度，每小時電費160元。日運行20小時，電費3200元。

水費要看取水條件。有河道或者地下水可用的，水費很少。需要買水的地區，按每噸水2元、每小時用水80噸計算，每小時水費160元，日水費3200元。如果用循環水系統，新水補充量減少到每小時20噸，水費降到800元每天。

人工費。一條500噸級移動式生產線，需要操作工4到6人。班長1人，洗礦崗位1人，重選崗位2人，脫水崗位1人，維修兼雜工1人。按人均工資6000元每月、每天20小時兩班倒計算，日人工成本約800到1000元。

備件和維修費。易損件包括篩網、葉輪、襯板、軸承、皮帶等，按月均5000到8000元估算，日均200到300元。

綜合算下來，日運行成本大約在6000到10000元之間，折合每噸原礦12到20元。具體數字取決于電費、水費、人工和備件消耗。

經濟效益方面，按原礦品位0.22%、回收率78%計算，每噸原礦產錫精礦含錫量約1.7公斤，按錫價18萬元每噸計算，噸礦產值約306元。扣除運行成本15元，噸礦毛利約291元。日毛利14.5萬元，月毛利290萬元。設備投資100萬，不到半個月就能收回。

當然這個測算是理想狀態，實際生產中品位和回收率會有波動，錫價也會變。但這個賬至少說明，日處理500噸砂錫礦移動式選礦生產線的經濟性是站得住的。

幾個關鍵問題的處理

給料波動問題。移動式生產線的給料靠挖掘機和裝載機，不像固定選廠有給礦倉和皮帶秤。給料忽大忽小是常態。解決辦法是洗礦模塊的料斗做大有緩沖容積，同時振動給料機配變頻器，操作工根據電流調整給料速度。礦漿池的容積也要做大，保證重選模塊給料穩定。

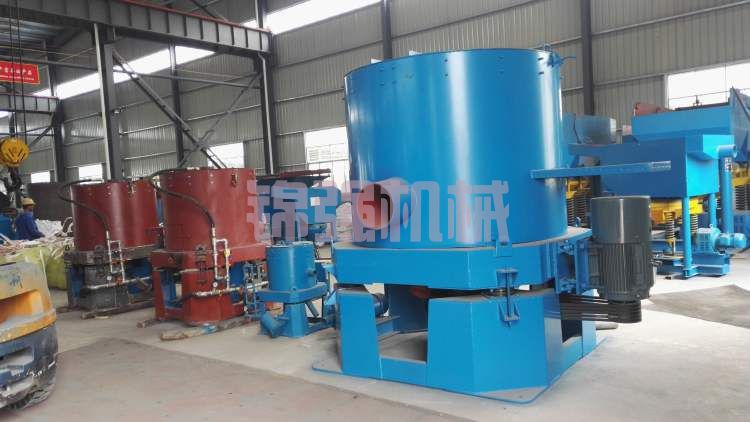

細?；厥諉栴}。螺旋溜槽和搖床對0.074毫米以下的細粒錫石回收效果差。如果原礦中細粒錫石占比超過30%，需要在重選模塊中增加離心選礦機。增加4到6臺離心選礦機，投資增加15到20萬，回收率可以提高5到8個百分點。

雨季生產問題。雨季原礦含水率高、粘性大，篩分和洗礦難度增加?？梢蕴崆霸诮o料斗上方搭防雨棚，減少雨水進入。洗礦模塊的噴水壓力要調高，必要時換用槽式擦洗機。尾礦脫水在雨季也要加強，防止沉淀池溢流。

模塊搬遷問題。一個礦點采完后，整條生產線拆解、裝車、運輸、重新安裝，需要5到7天。搬遷費用包括運費、吊車費、人工費，大約2到3萬。比起固定式選廠搬遷動輒十幾萬，這個成本低多了。

適用條件和注意事項

移動式生產線不是所有砂錫礦都適合。礦體儲量太小、開采周期不到半年的，不值得搬來搬去。原礦品位太低、低于0.1%的，經濟性算不過來。含泥量太高、超過45%的，洗礦模塊需要額外強化。這些情況要慎重。

選型時要注意設備匹配。洗礦模塊的處理量要比重選模塊大10%到20%，因?yàn)橄吹V會有篩上廢石排出，實際進入重選的礦量小于原礦量。重選模塊的處理量要比洗礦模塊的篩下礦量大20%左右，留出余量應對給料波動。脫水模塊的處理量要比重選模塊的產出大，避免積料。

操作人員要培訓。移動式設備跟固定設備操作上差別不大，但模塊之間的配合需要經驗。給料怎么控制、參數怎么調、故障怎么判斷，上崗前要培訓幾天。

日處理500噸砂錫礦移動式選礦生產線，是一套兼顧處理量、投資、靈活性的方案。它不是最便宜的，也不是處理量最大的，但對于中等規模、礦體分散的砂錫礦來說，性價比是最高的。設備投資100萬左右，日處理500噸，想搬就能搬。這套配置已經在多個礦區驗證過，值得認真考慮。
