鋯礦選廠的水耗通常為每噸原礦1.5-3.0噸，廢水排放含懸浮物、重金屬和微量放射性核素，環保壓力巨大。零排放水管理方案通過分級回用、濃縮蒸發、尾礦吸水和雨污分流，實現選廠工藝廢水零外排，新鮮水補充量降至0.2-0.4噸/噸原礦。本文提供一套完整的零排放系統設計，涵蓋濃密機、過濾機、蒸發池、回水管道等設施配置，以及投資運行經濟分析，幫助選廠徹底解決水環保問題。

一、水不是成本，是循環資產

云南個舊某鋯礦選廠，年處理原礦30萬噸，每噸原礦耗水2.2噸，年耗水66萬噸。其中60%為外排廢水，每年繳納排污費45萬元，還因雨季外排水超標被罰款30萬元。業主算了一筆賬：如果把水全部回用，每年可省水費、排污費、罰款合計超過100萬元，同時徹底消除環保風險。

鋯礦選廠的水主要消耗在濕式重選（螺旋溜槽、搖床）、脫泥旋流器、擦洗機、酸洗后清洗等工序。這些廢水中的懸浮物濃度高達3000-5000mg/L，并含有微量的鋯、鈦、鐵離子以及鈾釷核素。傳統直排或簡單沉淀后排放的模式已不可持續。

零排放水管理的核心是：不讓一滴工藝廢水排出廠區。所有廢水經過處理后，全部返回生產系統循環使用，僅以水蒸氣和尾礦吸附的形式自然消耗，通過補充新鮮水維持平衡。

二、零排放系統的四層架構

完整的零排放水管理系統由四個層級構成，層層遞進，實現水的閉路循環。

第一層 分級回用

將不同工序的廢水按水質分類處理，實現“高質高用、低質低用”。例如：

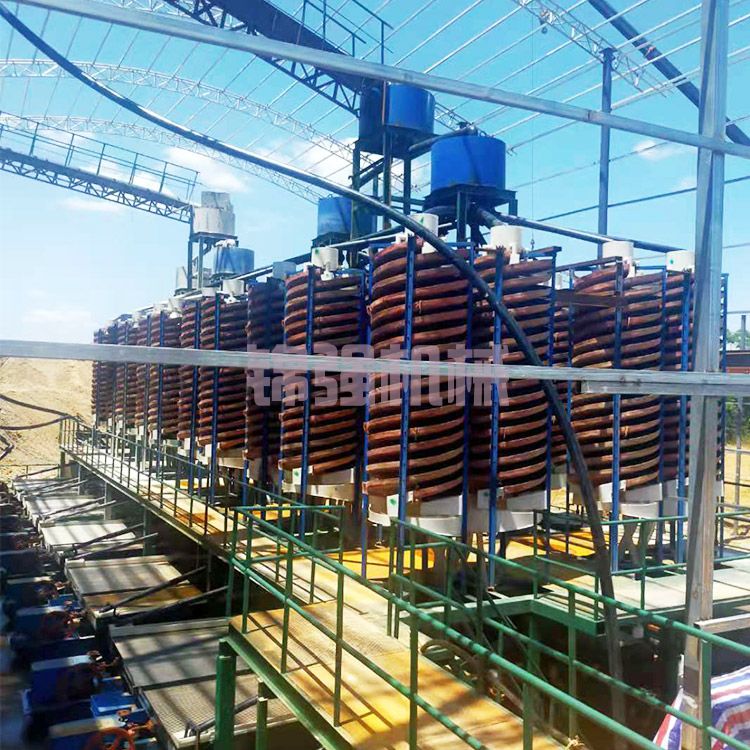

• 搖床和螺旋溜槽的尾礦水（懸浮物高、無藥劑）經濃密沉淀后，直接返回重選工序。

• 酸洗廢水和清洗水（含酸、鐵離子）需中和處理后才能回用。

• 磁選機和電選機的冷卻水（僅溫升高、無污染）可直接循環，只需冷卻塔降溫。

分級回用可以降低處理難度和成本。不必把所有廢水都處理到同一高標準。

第二層 濃密與壓濾

每個產水點（脫泥旋流器溢流、搖床尾礦、擦洗機排礦等）設置高效濃密機，將廢水濃度從2-5%濃縮至40-60%。濃密機溢流清水（懸浮物≤200mg/L）返回生產水池。底流進入壓濾機或陶瓷過濾機，產出含水率15-25%的干尾礦，濾液返回系統。

采用深錐濃密機（φ6-12m）配合絮凝劑（聚丙烯酰胺，投加量5-10g/噸干礦），溢流水懸浮物可降至50mg/L以下。

第三層 蒸發與消耗

無法回用的富余廢水（主要是濃密機溢流無法平衡的部分）進入蒸發池自然蒸發。蒸發池面積按當?shù)啬暾舭l(fā)量減去降雨量計算。例如年蒸發量1200mm、年降雨量600mm的地區，每立方米廢水需要約1.7平方米蒸發面積。蒸發池底部做防滲處理，定期清理沉淀物。

廢水消耗的另一途徑是尾礦吸附。壓濾后的尾礦含水率20%，帶走大量水分。每噸尾礦可吸附約0.2噸水，年處理50萬噸尾礦即消耗10萬噸水。

第四層 雨污分流與應急

廠區實行雨污分流。初期雨水（前15分鐘）收集進入事故池，沉淀后回用；后期潔凈雨水排入自然水體。設置事故應急池（容積不小于半日廢水量），用于應對暴雨或設備故障時的廢水暫存，確保任何時候都不會外排。

三、關鍵設備配置與技術參數

以年處理原礦30萬噸（年排水量約40萬噸）的鋯礦選廠為例，零排放水系統的核心設備如下。

技術參數控制

濃密機：給礦濃度2-5%，底流濃度45-55%，溢流懸浮物≤50mg/L，絮凝劑聚丙烯酰胺分子量1200-1800萬，水解度25-30%。

陶瓷過濾機：濾餅水分18-22%，真空度0.08-0.09MPa，反沖洗壓力0.6-0.8MPa，濾板清洗周期7-15天（根據堵塞情況）。

循環水水質要求：懸浮物≤100mg/L，pH6.5-8.5，總硬度≤300mg/L（以CaCO3計）。如果用于電選機冷卻，電導率≤1000μS/cm。

蒸發池：防滲層采用兩布一膜（2層土工布+1層HDPE膜，厚度1.5mm），滲透系數≤1×10?12cm/s。池底設導排盲溝，收集滲濾液返回系統。

四、零排放系統的運行邏輯

以下用文字描述水循環的完整路徑。

原礦帶入的水和補充的新鮮水進入工藝系統。濕式重選和脫泥工序排出的礦漿（含水率95-98%）進入濃密機。濃密機溢流清水泵回生產水池，供前端工序使用。濃密機底流（濃度約50%）進入陶瓷過濾機或壓濾機，產出尾礦濾餅（含水率20%）運往尾礦庫或建材廠。濾液返回濃密機或生產水池。

在循環過程中，水有兩個自然損耗途徑：尾礦濾餅帶走的水分（每噸尾礦帶走0.2-0.25噸水）；蒸發池和冷卻塔的蒸發損失（每年每平方米蒸發1.0-1.5噸水）。為維持系統水量平衡，需要定期補充新鮮水，補充量約為總用水量的5-10%，即每噸原礦補充0.1-0.3噸水。

當雨季來臨或生產負荷降低時，系統可能產生富余廢水。富余廢水切換至事故池暫存，待生產負荷恢復后回用。蒸發池始終保持一定余量，作為最終的調節緩沖。

金句：零排水的核心不是“不產生水”，而是“水始終在廠區里循環，永遠不出去”。

五、酸洗廢水的特殊處理

部分鋯礦選廠為了提高精礦品位，采用酸洗工序去除鐵質。酸洗產生的廢液（含5%鹽酸、Fe2?、微量Zr??）不能直接進入循環水系統，必須單獨處理。

酸洗廢液處理流程：

酸洗廢液 → 中和池（加石灰乳調節pH至7-8）→ 沉淀池（Fe(OH)?沉淀）→ 上清液進入循環水系統 → 底泥（鐵泥）壓濾后作為一般固廢。

中和池采用兩級攪拌，第一級加石灰至pH4-5，第二級精調至pH7-8。每立方米酸洗廢液消耗石灰約25-30公斤。沉淀時間4-6小時，上清液懸浮物≤100mg/L。鐵泥含F(xiàn)e?O?約50-60%，可賣給水泥廠或煉鐵廠，每噸售價50-100元，沖抵部分處理成本。

對于規模較大的酸洗工序（年處理精礦2萬噸以上），可考慮配置酸回收系統（擴散滲析或蒸發結晶），回收鹽酸循環使用。投資約80-150萬元，年回收鹽酸價值40-60萬元，回收期2-3年。

六、投資與回報分析

以年處理原礦30萬噸的選廠為例，建設零排放水管理系統，投資約380-450萬元（含設備、土建、安裝）。年運行成本如下。

年收益（與直排或簡單沉淀相比）

年凈收益 = 125 - 98 = 27萬元。投資回收期 = 400萬元 ÷ 27萬元/年 ≈ 14.8年。單看直接財務回報并不吸引人，但如果考慮以下隱性收益，經濟性大大改善：

• 避免停產整頓風險。一次環保停產損失可達50-200萬元。

• 滿足綠色礦山申報條件，可獲得政府獎勵30-100萬元，并享受稅收優惠。

• 尾礦干排后節省尾礦庫建設費用，每萬立方米庫容可省15-20萬元。

如果將尾礦干排與建材利用結合，每年尾砂銷售收入可達數百萬元，系統凈收益變?yōu)檎龜?shù)。因此零排放水管理通常與尾礦綜合利用打包實施，整體經濟性良好。

數據卡片
廣西某選廠將零排放水管理與尾礦制磚結合，總投資550萬元。年節水及排污費節省78萬元，尾礦制磚年利潤180萬元，合計年收益258萬元，投資回收期2.1年。同時徹底解決了環保投訴，企業獲評“環保誠信企業”。

七、零排放系統的操作要點

要點一 控制濃密機底流濃度

底流濃度過低（<35%）會增加過濾機負荷，過高（>60%）會導致管道堵塞。通過調節底流泵頻率和絮凝劑投加量，穩定在45-50%。每天檢測底流濃度1-2次。

要點二 防止循環水硬度累積

循環水長期使用，鈣鎂離子濃度會升高，導致管道結垢、陶瓷過濾機濾板堵塞。每月檢測一次總硬度，超過500mg/L時，排出一部分循環水（10-20%）并補充新鮮水。也可配置軟水器，但投資較大。

要點三 冬季防凍

北方地區冬季氣溫低于0℃時，室外管道和水池需保溫或埋地敷設。蒸發池在冬季結冰，蒸發作用停止，需將富余廢水暫存在事故池或設置加熱裝置（不經濟）。建議北方項目減少蒸發池面積，加大尾礦干排帶走水量。

要點四 放射性核素控制

如果原礦含獨居石，循環水中的鈾釷會逐漸富集。每季度檢測一次循環水的總α、總β。當總α超過1Bq/L時，需將部分循環水排入蒸發池蒸發，底泥按放射性廢渣處置。一般不會頻繁超標，因?yàn)槲驳V和底泥會帶走大部分核素。

八、常見問題與解答

問：零排放系統真的能做到一滴水都不外排嗎

答：在正常生產條件下，可以實現工藝廢水零外排。但暴雨季節初期雨水需要收集處理后回用，無法回用的（如超過事故池容量）需要按環保要求處理后排放。設計時應考慮當?shù)刈畲蠼涤陱?qiáng)度，將事故池容積放大至能容納24小時暴雨量。只要設計合理，全年90%以上天數可以實現零外排。

問：濃密機溢流水懸浮物達不到回用標準怎么辦

答：增設二級沉淀或過濾。常見方案：溢流水進砂濾罐（石英砂濾層，過濾精度50μm）或疊片過濾器。投資增加5-10萬元，懸浮物可降至20mg/L以下。

問：循環水中的細泥會不會影響搖床和螺旋溜槽的分選效率

答：會。循環水懸浮物超過200mg/L時，搖床分選效率下降3-5%。因此要控制濃密機溢流水懸浮物≤100mg/L，并在循環水池中增加沉降區。最好配置一臺小型濃密機專門處理循環水池的底流，保持水質清澈。

問：酸洗廢水中和后的鐵泥屬于危廢嗎

答：不屬于。酸洗廢水中和產生的鐵泥主要成分為Fe(OH)3，屬于一般工業固體廢物（第I類）。但前提是廢水中沒有重金屬或放射性超標。建議做一次固廢屬性鑒定，出具報告?zhèn)洳椤?/span>

問：零排放系統需要多大的占地面積

答：主要占地是蒸發池和事故池。年處理30萬噸規模的選廠，蒸發池需5000-10000平方米（視氣候），事故池200-500平方米，濃密機區域200平方米。合計約8-12畝。如果尾礦干排后尾砂全部利用，可以大幅縮小蒸發池（僅作應急），占地可控制在3-5畝。

九、總結

鋯礦廠零排放水管理方案不是可有可無的“環保點綴”，而是可持續發展的必由之路。隨著環保標準日益嚴格，廢水直排或簡易處理將面臨越來越高的罰款和停產風險。

實施零排放的關鍵技術路徑為：分級回用→濃密澄清→過濾脫水→蒸發消耗。配置深錐濃密機、陶瓷過濾機、蒸發池和事故池，輔以絮凝劑自動投加和pH調節系統，即可實現工藝廢水零外排。

經濟上，單獨核算水處理系統投資回收期較長（10-15年），但與尾礦綜合利用、節水降耗、避免罰款等效益打包后，整體回收期可縮短至2-4年。更重要的是，零排放是獲取采礦權續期、通過環保督察、申報綠色礦山的硬性條件。

記住三條原則：

水是循環資產，不是一次性介質。每滴水的停留時間要盡量長，使用次數要盡量多。
濃密是核心，過濾是關鍵。做好固液分離，水自然就清回來了。
蒸發和尾礦是自然消耗器，利用它們平衡系統水量，減少人工干預。

如果你的鋯礦選廠還在直排廢水，請從現在開始規劃零排放改造。這不只是為了合規，更是為了在下一個十年還能繼續生產。
