快速了解

• 紅土鉻礦選礦模塊化生產線將洗礦、篩分、重選、脫水等工序設計成獨立的標準模塊，現場只需“拼積木”式組裝，建設周期壓縮至2-4周

• 相比傳統固定式選廠，模塊化生產線節省土建投資60%以上，搬遷時可重復使用85%以上的設備

• 一條處理量30-50噸/小時的模塊化生產線，從簽約到投產最快只需45天，特別適合海外工程和短期礦權項目

為什么紅土鉻礦選礦需要模塊化

紅土鉻礦分布在熱帶和亞熱帶風化殼中，典型特點是礦體薄、分布散、品位變化大。一個礦點采三五年就完了，換到下一個礦點又是從頭建廠。傳統的固定式選廠設計，每建一個新項目就要重新做土建、重新澆筑設備基礎、重新鋪設管道電纜，少則半年多則一年才能投產。

而且紅土鉻礦的選礦工藝相對成熟和固定——無非就是洗礦、篩分、脫泥、重選、脫水這幾道工序。既然流程是標準的，為什么不能把設備做成標準模塊？

這就是模塊化生產線的思路。把每個工序的設備和鋼結構平臺集成在一個個鋼制框架模塊里，模塊之間用標準接口連接。工廠里把模塊預制好，現場只需要做簡單的場地平整、安放模塊、接通水電管道和電纜。整個安裝過程就像搭積木，又快又省。

金句：模塊化生產線不是在現場“建”選廠，而是在工廠里“造”選廠，到現場“裝”選廠。

模塊化生產線和移動式洗選站有什么區別

這兩個概念容易混淆，但本質不同。

移動式洗選站是把設備裝在輪式或履帶式底盤上，整車開過去就能用。它的優點是高度集成、轉場靈活，但單模塊尺寸受公路運輸限制（寬不超過2.5米），所以設備規模有限，一般適用于中小處理量。

模塊化生產線則是把設備安裝在鋼制底座模塊上，模塊尺寸可以做得更大（通常3米寬、12米長），用平板車或集裝箱運輸?shù)浆F(xiàn)場，用吊車就位。模塊之間通過螺栓連接。它比移動站的集成度更高、處理能力更大，但轉場時需要吊車和運輸車輛配合，不如移動站那么“開過去就能用”。

簡單說：移動站適合頻繁轉場的小規模項目，模塊化生產線適合規模較大、轉場不那么頻繁但要求快速建設的項目。紅土鉻礦選礦模塊化生產線通常采用后者，因?yàn)榧t土鉻礦的處理量一般不低于30噸/小時，移動站的尺寸很難滿足。

紅土鉻礦模塊化生產線的核心構成

一條完整的紅土鉻礦選礦模塊化生產線通常由5到7個標準模塊組成。每個模塊在工廠內完成設備安裝、管道連接和電氣布線，現場只需對接即可。

模塊一：給料與洗礦模塊。

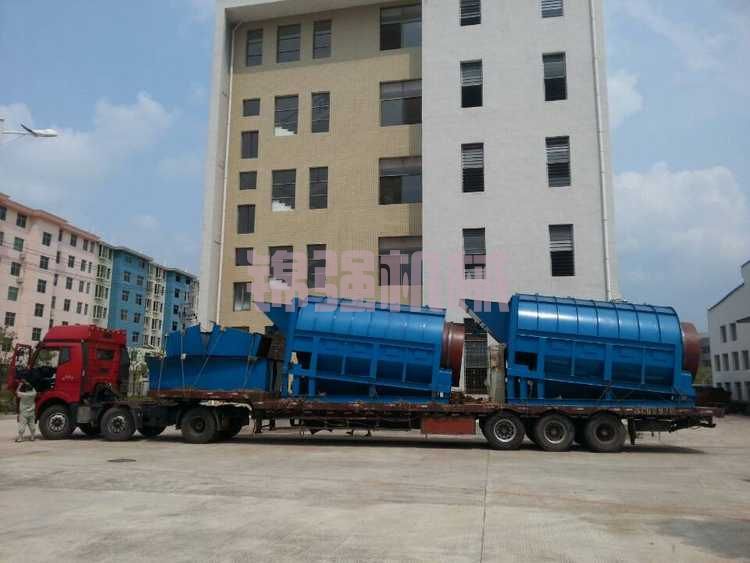

包含振動給料機、圓筒洗礦機、高壓噴淋系統、除泥篩。模塊底座尺寸約3×12米，總重15-25噸。功能是將原礦中的黏土強力分散，使鉻鐵礦顆粒解離。圓筒洗礦機的轉速、水量和傾角可遠程調節。這個模塊是整條線的“第一道關”，洗不干凈后面全白搭。

模塊二：篩分分級模塊。
包含雙層或多層直線振動篩、高頻細篩、給料分配箱。模塊尺寸約3×10米。功能是將洗礦后的物料分成粗粒廢石（+5mm）、中粒（0.5-5mm）和細粒（-0.5mm）三個粒級。篩網全部采用聚氨酯材質，壽命長且不易堵孔。根據礦石性質，也可以配置三層篩面。

模塊三：脫泥模塊。
包含水力旋流器組（通常4-8臺直徑150-250mm旋流器）、渣漿泵、攪拌槽。模塊尺寸約3×8米。功能是脫除-0.074mm的細泥，提高重選給礦品位。脫泥效率可達85%以上，溢流中的細泥進入尾礦處理系統。

模塊四：重選粗選模塊。

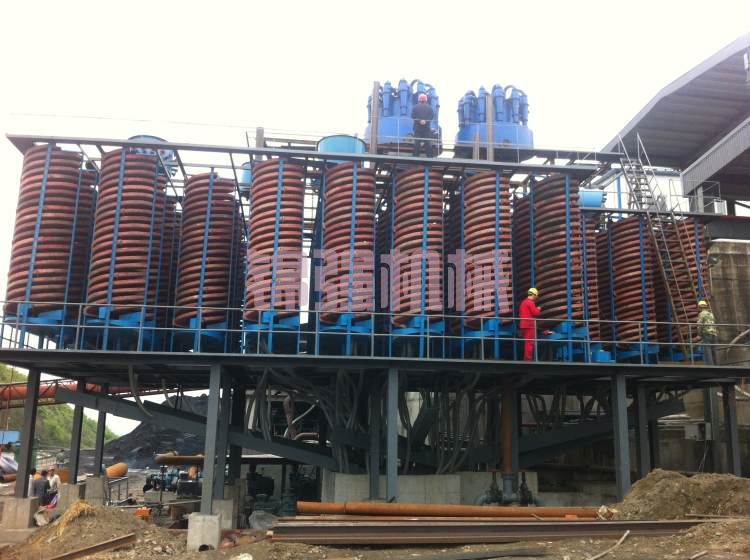

包含螺旋溜槽組（直徑1200mm或1500mm，8-16臺并聯）、分配器、接礦槽。模塊尺寸約3×12米。功能是對脫泥后的礦漿進行粗選，將鉻鐵礦從脈石中初步富集。螺旋溜槽無動力、無藥劑、運行成本極低，是紅土鉻礦粗選的首選設備。

模塊五：重選精選模塊。
包含搖床組（6-S搖床，4-8臺）、礦漿分配器、中礦返回泵。模塊尺寸約3×12米。功能是將粗精礦進一步提純，產出最終鉻精礦。搖床的沖程、沖次、坡度均可調，可穩定獲得Cr?O? 45%-50%的精礦。如果對品位要求不高，也可以用第二段螺旋溜槽代替搖床。

模塊六：脫水模塊。
包含濃縮旋流器組、廂式壓濾機或隔膜壓濾機、濾液回收系統。模塊尺寸約3×10米。功能是將精礦和尾礦脫水至可運輸、可堆存的狀態。精礦含水率可控制在15%以下，尾礦含水率25%以下。

模塊七：輔助系統模塊。
包含配電柜、PLC控制柜、電纜橋架、水泵、管道接口、照明系統。模塊尺寸約2.5×6米。功能是提供整條生產線的電力控制、自動聯鎖和遠程監控。一個人在中控室就能操作整條線。

每個模塊都是獨立的結構單元，模塊之間通過標準化的法蘭管道和工業插頭連接。所有設備都已在工廠完成單機調試和空載試車，現場不需要焊接和切割。

模塊化生產線的工藝流程

模塊化生產線不是新工藝，而是用模塊化的方式實現已有的成熟工藝。紅土鉻礦選礦模塊化生產線的典型流程如下：

原礦由裝載機或自卸車倒入受料斗，振動給料機將礦石均勻送入圓筒洗礦機。洗礦機內高壓噴水對礦石強力沖刷，黏土被分散成泥漿。洗后物料進入雙層振動篩，篩上+5mm的大塊廢石排出丟棄，篩下-5mm的礦漿流入旋流器組。

旋流器組將-5mm物料分成兩部分：溢流（-0.074mm細泥）進入尾礦系統，底流（0.074-5mm）進入螺旋溜槽分配器。底流濃度調至25%-35%后，分配到螺旋溜槽組進行粗選。

螺旋溜槽的精礦（重礦物側）品位約25%-35%，進入搖床組精選；尾礦（輕礦物側）品位降至3%-5%，脫水后干堆。搖床產出的精礦品位達到45%-50%，進入壓濾機脫水裝袋；搖床中礦返回螺旋溜槽再選，尾礦進入尾礦系統。

整條線的控制由PLC完成，可在觸摸屏上監控每個模塊的運行狀態、調節給礦量、水量和轉速。

技術參數一覽

以下是一條時產40噸紅土鉻礦選礦模塊化生產線的典型參數：

以上數據基于中硬度紅土鉻礦、洗礦性能良好的條件。具體指標需根據礦樣試驗確定。

與傳統固定式選廠的全面對比

固定式選廠最大的問題是“沉沒成本高”。礦采完了，廠房和基礎帶不走，設備拆裝一次損失很大。模塊化生產線相當于把選廠變成了“可移動的資產”，這個礦點干完了，花兩到三周拆掉，運到下一個礦點再花兩到三周裝起來，設備利用率大幅提高。

紅土鉻礦為什么特別適合模塊化

紅土鉻礦有幾個天然適合模塊化生產線的特點。

第一，工藝成熟且固定。幾乎所有紅土鉻礦都逃不出“洗礦—篩分—脫泥—重選—脫水”這個框架。工藝路線穩定，意味著模塊可以標準化設計，不需要為每個項目重新出圖。標準化帶來批量化生產，成本自然降下來。

第二，礦體分散。紅土鉻礦不像脈狀礦可以采幾十年，大多是三五年就換地方。模塊化生產線的可遷移特性完美匹配這種“打一槍換一個地方”的開采模式。

第三，大多在偏遠地區。偏遠地區施工隊伍難找、工期不可控，模塊化生產線把大量工作放到工廠完成，現場只需要少量安裝工人，大大降低了對當?shù)厥┕つ芰Φ囊蕾嚒?/span>

第四，海外項目需求大。非洲、東南亞很多紅土鉻礦項目，當?shù)厝狈I(yè)配套和熟練技工。模塊化生產線從國內制造、整柜發運，到現場用吊車和扳手就能裝起來，完美避開了當?shù)厥┕つ芰Σ蛔愕膯栴}。

金句：紅土鉻礦的礦體特性決定了它不是為固定式選廠準備的，模塊化生產線才是它的“原配”。

投資與回報分析

一條時產40噸的紅土鉻礦選礦模塊化生產線，設備及模塊制造費用約200-350萬元（具體取決于配置和材質）。包含海運、現場安裝指導、調試、人員培訓，總投入約280-450萬元。

對比同等規模的傳統固定式選廠（含土建、廠房、設備、安裝），總投資通常在500-800萬元。模塊化生產線節省的主要是土建費用和現場安裝費用。

運營成本方面，模塊化生產線與傳統選廠基本持平。人工可減少1-2人/班，因?yàn)樽詣踊潭雀?。噸礦綜合成本（不含采礦）約40-60元。

按年處理15萬噸原礦、精礦產率15%（即年產2.25萬噸精礦）、精礦售價1800元/噸計算，年產值約4050萬元?？鄢傻V、加工、運輸?shù)瘸杀?，年利潤約800-1200萬元。

投資回收期通常在4-8個月。如果原礦品位更高或者處理量更大，回收期更短。

海外項目的特殊優勢

紅土鉻礦選礦模塊化生產線在海外市場上的優勢遠超國內。

舉個例子，一個在津巴布韋的紅土鉻礦項目，當?shù)剡B水泥和鋼筋都要進口，建一個固定式選廠的土建費用是國內的三倍以上，工期還不可控。而模塊化生產線所有模塊在國內工廠制造完成后，裝入20個左右的40尺集裝箱發運到非洲港口。清關后用平板車運到礦區，一臺吊車加四個當?shù)毓と?，兩周就能裝好。

模塊化生產線的另一個優勢是符合國際工程EPC（設計采購施工總承包）模式。業主只需要提供一塊平整的場地、水電接口，承包商負責從制造到安裝調試的全部工作，“交鑰匙”給業主。這種模式在海外很受歡迎，因?yàn)闃I(yè)主不需要操心繁瑣的現場管理。

常見問題

問：模塊化生產線能處理含泥量很高的紅土鉻礦嗎？

能。模塊化生產線在設計時已經考慮了高含泥量工況。洗礦模塊采用長筒體圓筒洗礦機（長度8-10米）并配置多組高壓噴淋，脫泥模塊的旋流器組也有足夠的處理余量。如果原礦含泥量超過30%，可以在洗礦模塊前增加一臺槽式洗礦機。

問：模塊化生產線可以擴產嗎？

可以。模塊化設計的優勢之一就是“并行擴展”。比如原來配了8臺螺旋溜槽，想擴產到16臺，只需要在重選粗選模塊旁邊再拼一個同樣的模塊即可。不需要停產改造，利用檢修時間就能完成。

問：模塊化生產線需要多大的場地？

設備本體占地約500-800平方米。此外還需要精礦堆場、尾礦干堆場、車輛通道等，建議總場地面積不少于2000平方米。場地不需要硬化，但需要壓實平整，坡度不超過3度。

問：模塊化生產線的使用壽命是多久？

鋼結構模塊底座設計壽命10-15年。內部設備的壽命視具體設備而定：圓筒洗礦機和振動篩5-8年，螺旋溜槽8-10年，搖床5-7年，壓濾機5-8年。模塊化最大的好處是，設備老化后可以在工廠預制新模塊進行更換，舊模塊整體吊走，停產時間很短。

問：模塊化生產線能在高海拔或極端氣候下使用嗎？

可以。模塊化生產線已經在海拔4000米的青藏高原和氣溫45℃的中東地區成功應用。只需在設計和制造時針對特殊氣候做相應處理，比如低溫環境下管道加保溫伴熱、高溫環境下電機加大功率余量。

選型與實施建議

如果你想上一條紅土鉻礦選礦模塊化生產線，建議按下面幾步走：

第一步，送礦樣到實驗室做可選性試驗。重點查明原礦品位、含泥量、鉻鐵礦嵌布粒度、伴生礦物種類。試驗結果決定模塊的配置——比如是否需要加磁選模塊、是否需要兩段磨礦等。

第二步，確定處理量和目標精礦品位。時產30噸、50噸還是100噸？精礦要求45%還是48%？這些決定了模塊的數量和設備規格。

第三步，評估現場條件。進場道路能不能進平板車？場地夠不夠平？有沒有水電？如果缺水缺電，需要配套水箱和發電機組模塊。

第四步，選擇有經驗的模塊化供應商。不是所有設備廠都能做模塊化集成。要考察對方的模塊化設計能力、工廠預制經驗、海外項目業績（如果是出口）。最好要求參觀已經投產的模塊化生產線案例。

第五步，合同簽訂后，供應商會在2-3個月內完成模塊制造和工廠調試。這段時間你需要完成場地平整和水電接入。模塊發運到現場后，供應商派工程師現場指導安裝和調試，2-4周后即可投料試生產。

最后說幾句

紅土鉻礦選礦模塊化生產線不是未來的概念，而是已經在國內外多個項目上驗證過的成熟方案。它解決的是紅土鉻礦“礦體小、礦點多、周期短”與“固定選廠投資大、建設慢、難搬遷”之間的矛盾。

如果你正在運作一個紅土鉻礦項目，不管是國內還是海外，不妨認真考慮一下模塊化這個方向。它不一定適合所有情況——比如儲量百萬噸以上的大型礦山，固定式選廠可能更劃算。但對于中小型礦山、短期礦權、海外項目，模塊化生產線往往是更聰明的選擇。

想評估你的紅土鉻礦項目是否適合模塊化生產線？把儲量規模、日處理量目標、原礦品位、現場水電條件和項目所在地發給我們，24小時內給你一份初步的模塊化配置方案和投資估算。
